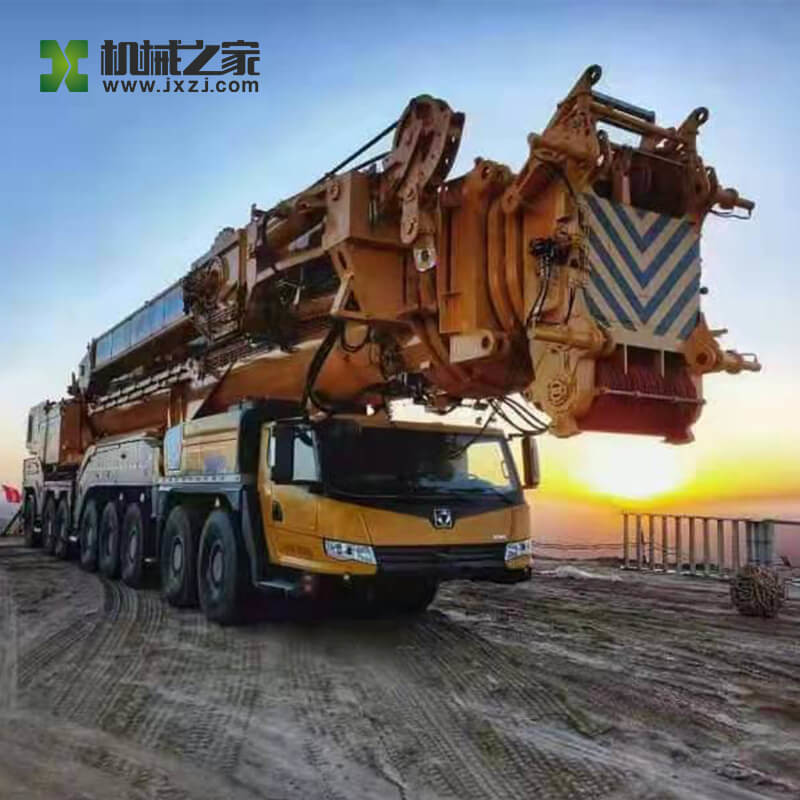

1200ton مستعملة جميع أنواع الرافعات الأرضية XCMG XCA1200 رافعة متنقلة لشاحنة مستعملة

مستعملة Truck Crane XCMG XCA1200 رافعة متنقلة شاحنة مستعملة

تفاصيل الإنتاج:

• الرافعة الوحيدة في العالم ذات 8 محاور 1200t لجميع التضاريس ، وتحسين الجسم الأصلي متعدد المرن وتقنية ذراع الريح الخاصة على شكل L ، وتقنية التحكم الدقيق في رفع الحمولة الكبيرة ذات ذراع الرافعة الطويلة ؛أول تقنية ذاتية الدوران لطفرة طاقة الرياح في العالم ، تقنية محرك مزدوج لتقاسم الوقت.منذ إدراجها في يوليو 2017 ، أكملت بنجاح أعمال الرفع والصيانة لأكثر من 150 توربينة رياح في 5 مزارع رياح.لأول مرة ، أدركت الرافعة لجميع التضاريس تركيب توربينات الرياح التي يبلغ ارتفاعها 100 متر 2 ميجاوات ، مما أدى إلى معجزة تركيب 23 توربينًا للرياح في شهر واحد.إنه منتج بارز لابتكار مفهوم تصميم آلات البناء وعمل كلاسيكي آخر لمنتجات آلات البناء الصينية.
• · XCA1200 هي أول رافعة في العالم بثمانية محاور سعة 1000 طن لجميع التضاريس.إنها أول طفرة خاصة ذاتية الانعكاس لطاقة الرياح ، والتي يمكن أن تحمل جميع أذرع العمل لنقل المحطة في مزرعة الرياح ؛يتوافق ذراع الرافعة الرئيسي المكون من سبعة أقسام مع ذراع طاقة الرياح رباعي الرفع ، ويغطي أداء الرفع تركيب توربينات الرياح بقدرة 2.5 ميجاوات وأقل ؛يشكل المحرك الميكانيكي الرائد ذو 6 محاور وتقنية القيادة الهيدروليكية عالية السرعة محركًا مزدوج الطاقة بسبعة محاور ، مع أقوى قدرة على انتقال الأحمال الثقيلة ؛تحويل مرن لطاقة الرياح والنماذج العامة ، نطاق العمل أوسع.
• · أداء الرفع الرائد في الصناعة.تتمتع طفرة طاقة الرياح ذاتية الطي المطورة حديثًا وجهاز الرفع الفائق من نوع Y متعدد المعدلات بقدرة رفع أقوى ، ويغطي الأداء رفع طاقة الرياح من 2.5 ميجاوات وأقل ، متجاوزًا منتجات الصناعة ذات 9 جسور فئة 1200t.
• · الريادة في تقنية التقليب الذاتي لذراع طاقة الرياح.باستخدام جهاز الجر ذو الرفع الفائق وأسطوانة الانقلاب متعددة المراحل لدفع ذراع توربينات الرياح تلقائيًا ، تكون العملية آمنة وفعالة ، ويمكن إكمال الانقلاب التلقائي في غضون 25 دقيقة ، مما يحقق الانتقال بين المحطات لحمل جميع أذرع العمل ، وتستغرق الماكينة بأكملها أقصر وقت لإغلاق السيارة.2 ساعة ، مما يقلل بشكل كبير من تكلفة الانتقال.
• · كانت تقنية القيادة للخدمة الشاقة الجديدة رائدة في تقنية الدفع الميكانيكي بستة محاور ، وتعاونت مع محرك مساعد هيدروليكي عالي السرعة مطور ذاتيًا ، يحمل الذراع الرئيسي ، الرافعة الفائقة ، ذراع طاقة الرياح ، الركائز الأمامية والخلفية لـ انتقالات الأحمال الثقيلة ، وبلغت قدرة التسلق 38٪.
• · نظام التعليق المستقل ذو عظم الترقوة الأحادي للخدمة الشاقة ، والعجلات اليمنى واليسرى تقفز بشكل مستقل ، ويتم تسوية وضع الجسم بشكل تكيفي ، والتكيف مع ظروف الطريق ، وتحسين ثبات المناورة أثناء الانعطاف بسرعة عالية ، وأداء ممتاز على الطرق الوعرة

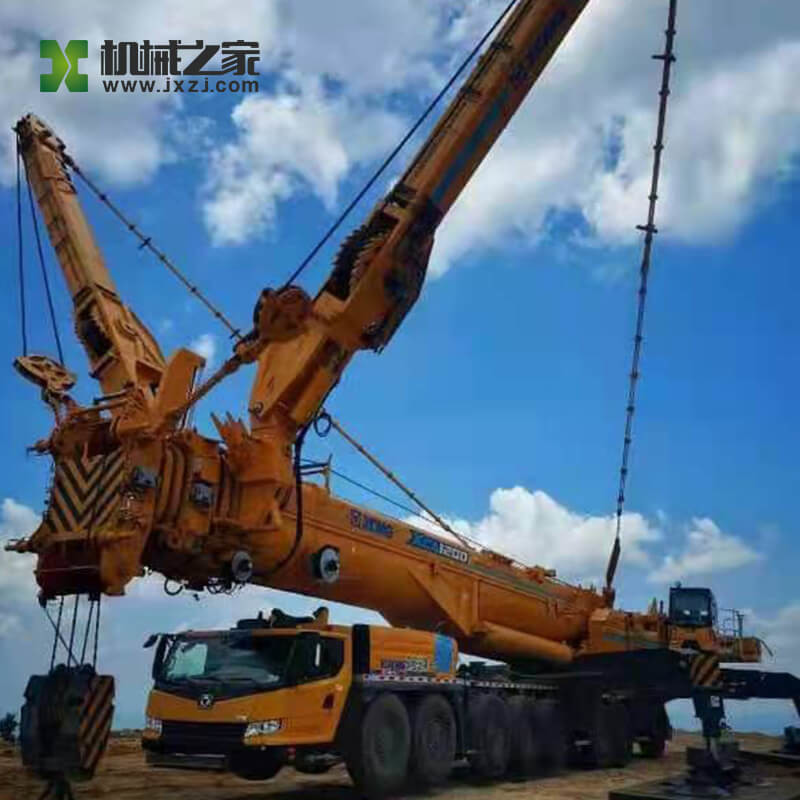

• · رفع توربينات الرياح 100 متر ارتفاع 2.0 ميجا واط.يزداد قطر المكره للمروحة وارتفاع المحور تدريجياً ، وهناك المزيد والمزيد من المراوح بارتفاع المحور 100 متر ، مما يضع متطلبات أعلى لمعدات الرفع.بفضل أداء الرفع المتفوق ، تتبنى XCA1200 مزيجًا عالي الكفاءة من ذراع الرافعة الرئيسية المكون من سبعة أقسام ، وذراع طاقة الرياح وذراع الرفع الفائق لإكمال تركيب توربينات الرياح بقدرة 2.0 ميجاوات مع برج مكون من 6 أقسام ومحور 100 متر الارتفاع في Wuzhong ، نينغشيا.يمكن إكماله في متوسط ​​1.5 يوم.يكسر رفع الإعصار حدود الصناعة.

معلمات المنتج:

عنصر المعلمة	XCA1200
أبعاد	*
الطول الإجمالي للآلة بأكملها (مم)	19695
العرض الكلي للآلة بأكملها (مم)	3000
الارتفاع الكلي للماكينة بالكامل (مم)	4000
قاعدة العجلات (مم)	1600 + 2350 + 2135 + 1650 + 2950 + 1600 + 2950
مسافة الإطارات (مم)	2540/2540
معلمة الوزن	*
الكتلة الكلية في حالة القيادة (كجم)	88000
كتلة ثقل الموازنة ذاتية التفكيك (كجم)	-
حمولة المحور (كلغ)	10000/10000/10000/10000 / 12000/12000/12000/12000
المعلمات الديناميكية	*
نوع المحرك	-
طراز المحرك (كابينة التشغيل)	OM460LA.E3A / 5
القدرة المقدرة للمحرك (kw / (r / min))	260/1800
عزم دوران المحرك المقنن (Nm / (r / min))	1750/1300
طراز المحرك (كابينة القيادة)	OM502LA.E3B / 1 أو OM502LA.E3A / 1
القدرة المقدرة للمحرك (kw / (r / min))	482.2 / 1800 أو 480/1800
عزم دوران المحرك المقنن (Nm / (r / min))	3000/1300 أو 3000/1300
معلمات السفر	*
سفر	*
الأعلى.سرعة السفر (كم / ساعة)	≥80
دقيقة.سرعة القيادة المستقرة (كم / ساعة)	2.4
تحول	*
دقيقة.قطر الدوران (م)	≤27
رئيس بوم مين.قطر الدوران (م)	≤32.6
الأعلى.قدرة الصعود (٪)	≥58
دقيقة.الخلوص الأرضي (مم)	382
زاوية الاقتراب (°)	16
زاوية المغادرة (°)	20.9
مسافة الكبح (الأسفلت الجاف والمسطح أو الطريق الخرساني ، عندما تكون سرعة السيارة 30 كم / ساعة) (م)	≤10
استهلاك الوقود لكل 100 كيلومتر (لتر)	110
معلمات الأداء الرئيسية	*
الأعلى.قدرة الصعود (٪)	≥58
الأعلى.وزن الرفع الإجمالي المقدر (t)	1200
دقيقة.السعة المقدرة (م)	3
الأعلى.لحظة رفع الذراع الأساسية (kN · m)	35280
نصف قطر دوران ذيل القرص الدوار (مم)	9270

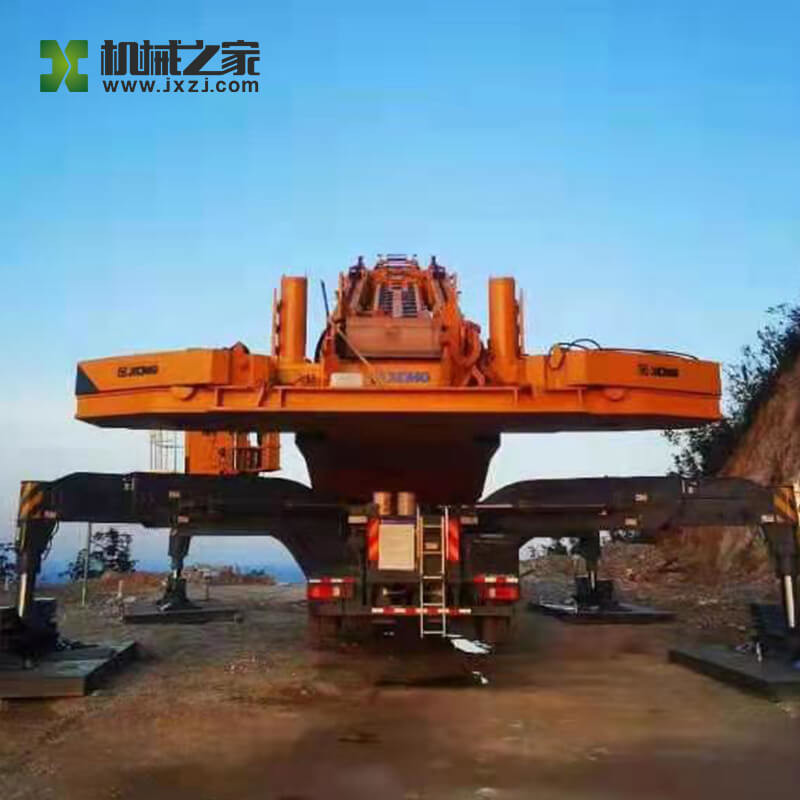

أرجل	*
طولية (م)	13
الجانبي (امتداد نصف) (م)	13
الأعلى.ارتفاع الرفع	*
الازدهار الأساسي (م)	18.5
أطول ذراع رئيسي (م)	101.5
أطول ذراع رئيسي + ذراع (م)	128
طول الطفرة	*
الازدهار الأساسي (م)	18.5
إلى الأمام (مم)	-
طول الهيكل (مم)	-
أطول ذراع رئيسي (م)	102
أطول ذراع رئيسي + ذراع (م)	131
أطول ذراع رافعة (م)	-
دبليوorkسرعة جي	*
الأعلى.سرعة الدوران (ص / دقيقة)	≥1
آلية الرفع الرئيسية (م / دقيقة)	≥136
سرعة الرفع (حبل واحد ، بدون حمولة ، الطابق الرابع)	-
ونش ذراع الرافعة Luffing (m / min)	≥128
آلية الرفع المساعدة (م / دقيقة)	-
وقت تمديد بوم	*
وقت (أوقات) ازدهار الازدهار الرئيسي	-
الامتدادات الكاملة (ق)	≤2600
تقليص كامل (ق)	-
وقت السعة	*
رفع كامل (ق)	≤220
انخفاض (ق) ذراع التطويل الكامل	-
تراجع الركيزة -عرضي	*
في نفس الوقت يضع (ق)	≤40
إيصال (إيصالات) متزامنة	≤40
سحب الركيزة - عمودي	*
في نفس الوقت يضع (ق)	≤150
إيصال (إيصالات) متزامنة	≤150
